發布時間：2014-11-05 點擊量：  關鍵詞 : 控制電纜,礦用信號電纜
來源：控制電纜與礦用信號電纜的區別？

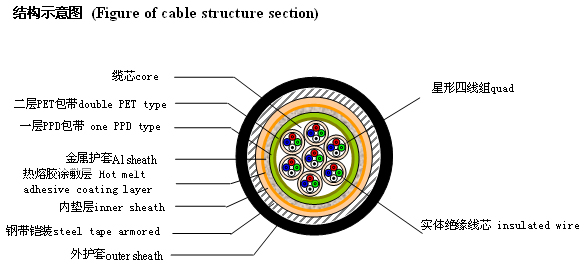

信號電纜（鐵路）結構示意圖

    圖示為鐵路信號電纜結構示意圖，其結構與礦用信號電纜大同小異，與他一樣，礦用信號電纜的結構大體也包含了這幾個部分。
芯線部分：用于信號傳輸，導體部分。一般由N根芯線組成信號傳輸部分，數量根據行業要求而定，可定制也可以按行業規定要求生產礦用信號電纜。芯線按組或者簇排列，添加填充物然后由聚氯乙烯層固定組成一束；
PPD/PED包帶部分：對線芯起到保護、屏蔽的作用，在礦用信號電纜中比較常見。
護套層：根據使用要求，護套層包括鎧裝、鋼絲或者其他固定部分，護套層決定線纜的生命力，耐機械變形能力。
    礦用信號電纜主要用于礦采業中的傳送數據信號，帶有屏蔽層有效防止外界干擾源。除了在礦采行業外，日常生活中用于信息傳輸系統的電線電纜主要有電話線、有限電視、電子線纜、射頻電纜、光纖、ADSL數據電纜、電磁線等等其他復合電纜，礦用信號電纜的應用可謂非常的廣泛，而控制電纜則有些許不同，下面我們接著介紹控制電纜。

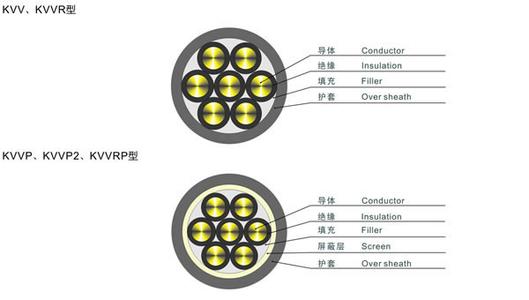

KVVP系列控制電纜結構示意圖

    控制電纜用于傳送電信號，一般情況下沒有屏蔽，部分特殊場合會使用屏蔽層或者其他屏蔽方式，控制電纜適用于工礦、農業生產、漁牧業、能源交通部門等等。控制電纜一般情況下采用聚氯乙烯護套加以保護，用于控制回路居多，部分場合會加以鎧裝等對應環境要求的護套升級方案。
    控制電纜一般用于電流傳輸，其結構簡單介紹如下：
    導體部分：一般為銅芯，負責電流的輸送，需要注意的是，控制電纜的芯線數量在2~61甚至更高。
    導體絕緣：用于隔離每根芯線，單位工作，互不干擾；
    填充部分：固定芯線的位置，穩定芯線的工作環境
    屏蔽層：需要屏蔽的控制電纜需要涉及到屏蔽層的使用，用于抗外界干擾；
    護套：聚氯乙烯護套或者其他護套（Over sheath），起保護控制電纜的作用。這里就不再一一介紹鎧裝、鋼帶等其他結構控制電纜的結構。
    以上是安徽遠洋集團今天為大家帶來的有關控制電纜與信號電纜結構的相關資訊，更多內容歡迎您的來電咨詢。
