發布時間：2014-10-20 點擊量：  關鍵詞 : 控制電纜,KVVP控制電纜

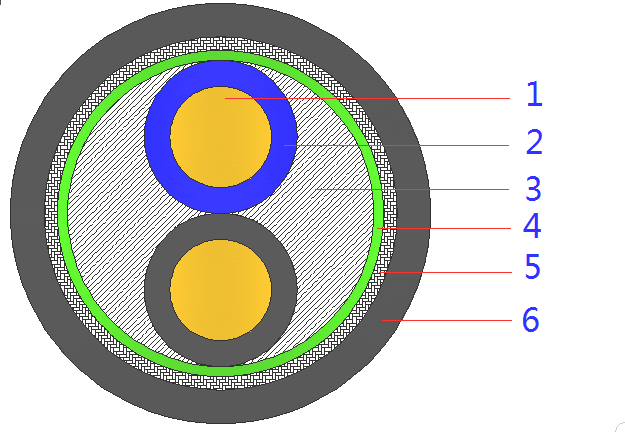

來源：KVVP系列控制電纜結構圖示

遠洋儀表電纜有限公司訊：上次已經為大家講解了KVV控制電纜的結構圖示，KVVP控制電纜相比于KVV控制電纜就名稱上來說就是多了個字母“P”即為屏蔽層。下面我們一起來了解一下：

技術要求                              應符合GB/T9330.2-2008標準中的規定。

6

護套

聚氯乙烯護套

5

屏蔽層

銅絲或鍍錫銅絲

借（通）件登記

4

繞包帶

聚酯帶

描   圖

3

填充

聚丙烯撕裂薄膜

2

絕緣

聚氯乙烯絕緣

描   校

1

導體

TR圓銅線或鍍錫圓銅線

序號

代號

名稱

備注

舊底圖總號

銅芯聚氯乙烯絕緣 聚氯乙烯護套控制電纜 KVVP（2～61芯）（0.75～2.5mm2）（2～14芯）（4～6mm2）（2～10芯）（10mm2）

YY/5-433-011

圖樣標記

重量

比例

底圖總號

標記

處數

更改文件號

簽字

日期

B

簽   字

設計

標準化

共  1   張

第  1  張

校對

批 準

安徽遠洋儀表電纜有限公司

日   期

審核

工藝

日 期

以上是遠洋儀表電纜有限公司為大家?guī)��?lái)的有關KVVP系列控制電纜的結構圖示。歡迎您來電咨詢更多產品相關信息！
安徽遠洋儀表電纜廠家專業生產計算機電纜,控制電纜,耐高溫電纜,壓力表等線纜儀表數十年，安徽遠洋集團熱情期待您的來電！以上是有遠洋集團為大家整理的有關“KVVP系列控制電纜結構圖示”相關內容，掌握最專業全面的控制電纜,KVVP控制電纜相關信息。
本文地址：http://www.gxjrzk.com/xinwenzhongxin/xingyexinwen/2014/1020/722.html轉載請勿刪除，謝謝！安徽遠洋儀表電纜專業生產計算機電纜/控制電纜/耐高溫電纜/壓力表等儀表電纜 歡迎您致電：13516409079
